Grafitowe łożyska odlewane z brązu CNC
Jako profesjonalni producenci, Top Bearings pragnie zapewnić Państwu wysokiej jakości grafitowe łożyska odlewane z brązu CNC. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.
Wyślij zapytanie
Opis produktu
Jako profesjonalni producenci, Top Bearings pragnie zapewnić Państwu wysokiej jakości grafitowe łożyska odlewane z brązu CNC. A my zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę.
Parametr produktu
|
Orzecznictwo: |
SEA430B,C86300,DIN1709,FIBRO |
Możliwość zaopatrzenia: |
Łożyska z brązu CNC online ⢠Producenci niestandardowych tulei ⢠Dostawcy łożysk ślizgowych |
|
Materiał: |
Aluminiowo-miedziane ze stałymi korkami smarującymi |
Rynek: |
Pośrednie obciążenie, ale wyższa temperatura i warunki przy średniej prędkości jazdy itp. |
|
Wysokie światło: |
Łożyska z brązu ODM , SEA430B Odlewane łożyska z brązu , Łożyska z brązu odlewane CNC |
||
Łożyska ze stałym smarem zatkane grafitem Wyjątkowo duża nośność
ODM (Produkcja oryginalnego projektu) Tuleje i łożyska z brązu. Poproś o katalog łożysk ślizgowych z tuleją z brązu. Znajdź chińską firmę.
Aby znaleźć produkt bezolejowy, uruchom wyszukiwanie numeru.
TOP BRĄZOWE TULEJE oferuje niestandardowe łożyska, jak również jednostki metryczne. Grafitowe zatkane stałe łożyska smarowe Ekstremalnie wysoka nośność. Tuleje zatkane grafitem Bronzebuchsen Gleitlager Niestandardowe części i odlewane tuleje z brązu Selbstschmierende Gleitlager | TOB-50F
Odwiedź nasz sklep internetowy ze standardowymi samosmarującymi częściami mosiężnymi i zamów nasze bezolejowe tuleje łatwo i szybko przez Internet.
Łożysko olejowe z korkiem grafitowym jest wykonane z odlewanego stopu brązu ze specjalnymi smarami stałymi. Metal bazowy wytrzymuje duże obciążenia, a grafit zapewnia samosmarowanie. Ten typ łożysk olejowych wykazuje doskonałe działanie bez wstępnego smarowania w warunkach ekstremalnie wysokiej/niskiej temperatury przy niskiej prędkości. Łożyska JDB z korkiem grafitowym zapewniają bezobsługowe rozwiązanie łożyskowe, szczególnie w przypadku dużych obciążeń, przerywanego ruchu oscylacyjnego.
Łożyska samosmarujące TOB-50 FlangeSolid Bronze Metallic
Łożyska z brązu odlewanego z miedzi / Łożyska z brązu z kołnierzem

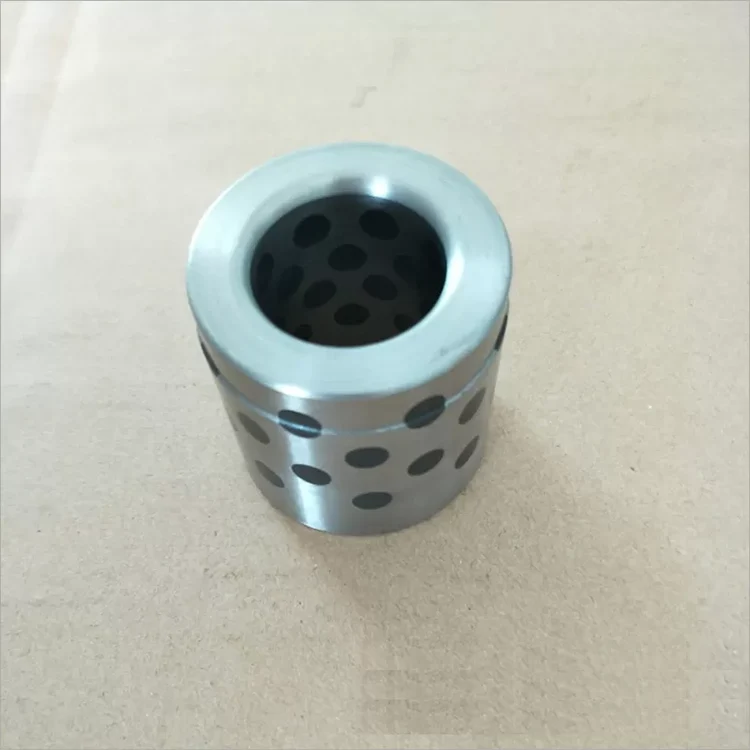

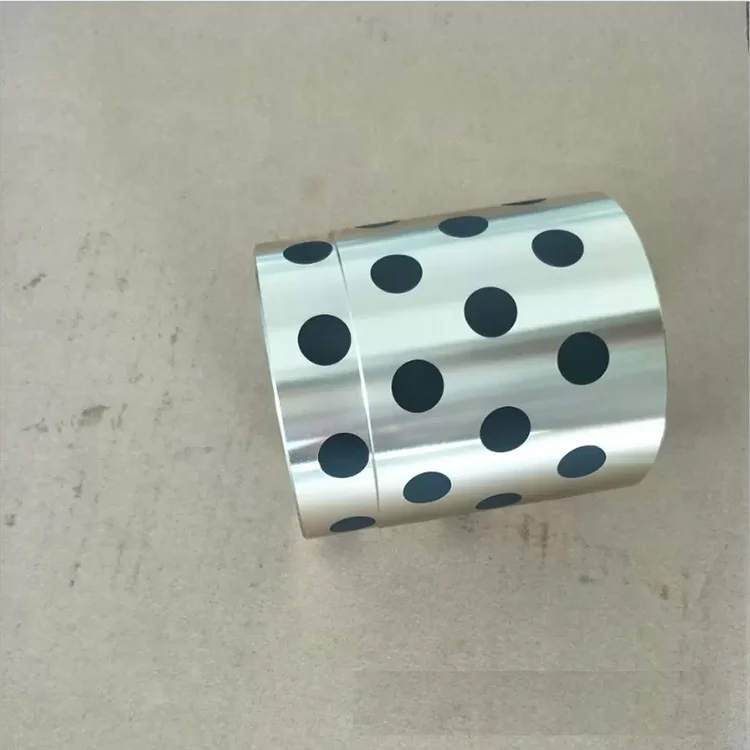

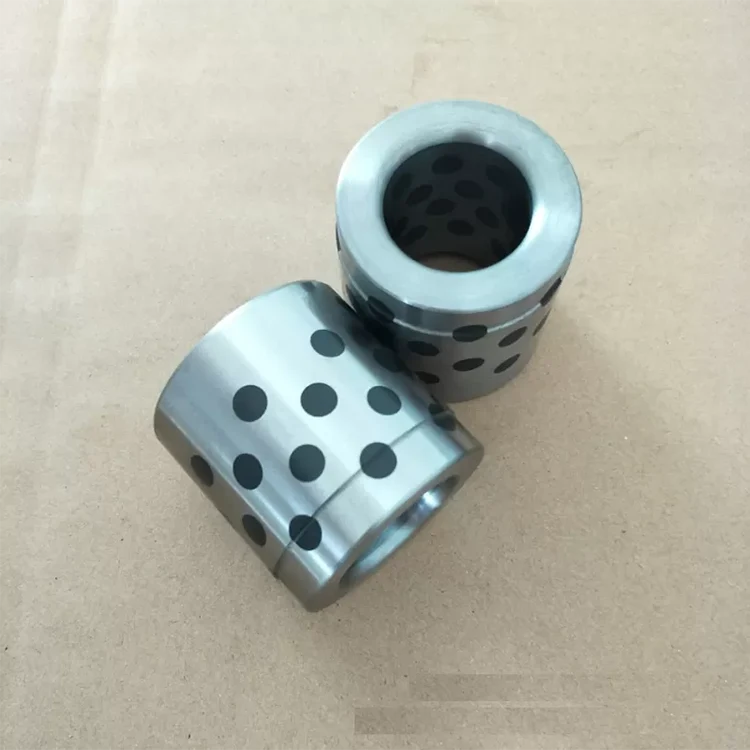

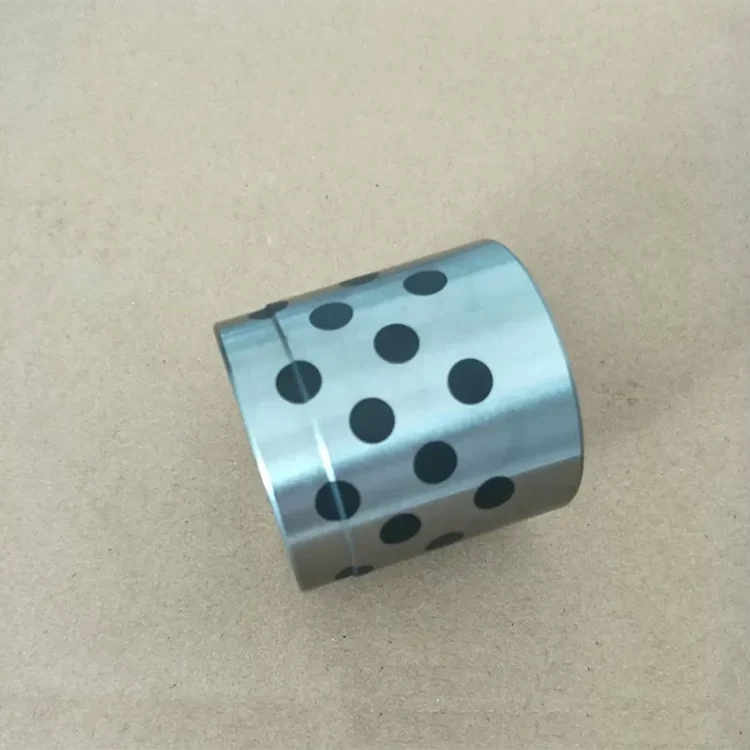

Odlewane łożysko z brązu z korkami grafitowymi
Charakterystyka
TOB-50 Kołnierz
1. Może pracować bez ol przez długi czas
2. Niezwykle wysoka nośność, dobre właściwości przeciwzużyciowe i mniejsze tarcie
3. Szczególnie nadaje się do niskich prędkości i dużych obciążeń
4. Nadaje się do ruchu posuwisto-zwrotnego, oscylacyjnego lub przerywanego, gdzie trudno jest utworzyć film olejowy
5. Dobra odporność chemiczna i antykorozyjna
6. Może być używany w szerokim zakresie temperatur od -40 ° C do + 300 ° C
Struktura
Materiał kołnierza TOB-50 jest wykonany z mocnego odlewanego metalu na bazie brązu z osadzonymi specjalnymi smarami stałymi. Metal nieszlachetny wytrzymuje duże obciążenia, a stałe smary zapewniają samosmarowanie. Łożysko wykazuje doskonałe działanie bez wstępnego smarowania w warunkach ekstremalnie wysokiej/niskiej temperatury przy niskiej prędkości. Materiał ten zapewnia bezobsługowe rozwiązanie łożyskowe, szczególnie w przypadku dużych obciążeń, przerywanego ruchu oscylacyjnego.
Dane techniczne
|
Stopień |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
Materiał |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
Gęstość |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
Twardość |
¥ ¥ 210 |
¥70 |
¥ 150 |
¥75 |
¥ ¥ 235 |
|
Wytrzymałość na rozciąganie |
¥ 750 |
¥ ¥ 250 |
¥ 500 |
¥ ¥ 270 |
¥ 800 |
|
Wytrzymałość |
¥ 450 |
¥ 90 |
¥ ¥ 260 |
¥ 150 |
¥ 450 |
|
Wydłużenie |
¥ ¥ 12 |
¥ ¥ 13 |
¥ ¥ 10 |
¥5 |
8 |
|
Współczynnik rozszerzalności liniowej |
1,9×10-5/ |
1,8×10-5/ |
1,6×10-5/ |
1,8×10-5/ |
1,9×10-5/ |
|
Maks. temp. |
-40~+300℃ |
-40~+400â |
-40~+400â |
-40~+400â |
-40~+300℃ |
|
Maksymalne obciążenie dynamiczne |
100 |
60 |
50 |
70 |
120 |
|
Maksymalna prędkość (na sucho) |
15 |
10 |
20 |
10 |
15 |
|
N/mm²*m/s (smarowanie) |
200 |
60 |
60 |
80 |
200 |
|
Deformacja kompresji |
< 0,01 mm |
< 0,05 mm |
< 0,04 mm |
< 0,05 mm |
< 0,005 mm |
Materiał
Tuleje i płyty z litego brązu są wykonane w całości z brązu cynowego CuSn10P, który ma bardzo dobre właściwości maszynowe. Wszystkie powierzchnie tulei z litego brązu są obrabiane.
Tuleje i płyty z litego żelaza są wykonane w ten sam sposób z materiału z brązu, ale koszt jest znacznie niższy, jeśli nie masz wysokich wymagań dotyczących wydajności.
Powody wyboru produktów samosmarujących z grafitu korkowego
1. Całkowite samosmarowanie: nie wymaga oleju ani smaru
Właściwości samosmarujące umożliwiają stosowanie łożysk tam, gdzie smarowanie jest trudne,
kosztowne do wdrożenia i gdzie nie można użyć smaru/oleju. Doskonałe smarowanie uzyskuje się nawet przy dużych obciążeniach przy niskich prędkościach.
2. Doskonała odporność na zużycie:
Doskonałą odporność na zużycie uzyskuje się w trudnych warunkach pracy, takich jak duże obciążenie, niska prędkość, ruchy posuwisto-zwrotne, oscylacyjne i przerywane, w których tworzenie filmu olejowego jest utrudnione.
3. Niski współczynnik tarcia: typowy od 0,04 do 0,2:
Samosmarowanie dzięki specjalnie osadzonym stałym smarom zmniejsza tarcie.
4. Szeroki zakres temperatur roboczych: -415°° do 1100°°F
Doskonała wydajność jest wykazywana w warunkach wysokiej i niskiej temperatury.
5. Odporność na korozję i chemikalia:
Na wydajność nie ma wpływu woda i żrące chemikalia.
6. Zaprojektowany, aby przekroczyć Twoje wymagania:
Produkty o wysokiej precyzji z wąskimi tolerancjami.
7. Konkurencyjne pod względem kosztów:
Koszty konserwacji, wymiany i przestojów elementów końcowych zmniejszone dzięki wyjątkowej żywotności w porównaniu z podobnymi produktami samosmarującymi.
|
NR produktu |
Kompozycje chemiczne |
||||||||
|
TOB-50 |
Cu |
zn |
Glin |
Fe |
Mn |
Si |
Ni |
Sn |
Pb |
|
60~66 |
22~28 |
5,0 ~ 8,0 |
2,0~4,0 |
2,5~5,0 |
<0,1 |
<0,5 |
<0,2 |
<0,2 |
|
Cechy i zalety
1. Niewrażliwy na brudne środowisko
2. Odporny na obciążenia udarowe i wibracje przy niskich prędkościach
3. Umożliwić pracę ze złym wykończeniem powierzchni wału
4. Dobra odporność na warunki korozyjne
Formy łożysk dostępne w standardowych wymiarach
|
|
Tuleje cylindryczne |
|
Tuleje kołnierzowe |
|
|
Płyty przesuwne |
|
|
Myjka ciśnieniowa |
|
|
Podkładki kołnierzowe |
Formy łożysk na zamówienie: formy standardowe w wymiarach specjalnych, podkładki oporowe, podkładki oporowe kołnierzowe, półłożyska, kształty specjalne uzyskiwane poprzez tłoczenie lub głębokie tłoczenie, konstrukcje łożysk na zamówienie
Łożyska smarowane na sucho
Łożyska TOP zawierają grafit i dwusiarczek molibdenu jako suche smary. Właściwości smarne tych materiałów są konsekwencją struktury warstwy lamelowej, która powstaje pod obciążeniem, gdy środek smarny przywiera do powierzchni styku łożyska. Warstwowa budowa umożliwia ruch ślizgowy równoległych płyt. Słabe wiązanie pomiędzy płytami zapewnia niską wytrzymałość na ścinanie w kierunku ruchu ślizgowego, ale wysoką wytrzymałość na ściskanie w kierunku prostopadłym do ruchu ślizgowego. Ponadto smar stały o wysokiej wytrzymałości na ściskanie jest w stanie wytrzymać duże obciążenia bez tworzenia kontaktu metal-metal. Wreszcie, suchy smar ma dobrą przyczepność do powierzchni podłoża. Ta właściwość zapewnia obecność smaru stałego na powierzchniach łożysk nawet przy dużych naprężeniach ścinających.
Typowym zastosowaniem
Ten rodzaj łożyska może być stosowany w środowisku suchym, w wysokiej temperaturze, pod wysokim ciśnieniem, korozyjnym, wodnym lub innym chemicznym, gdy nie można wprowadzić oleju. Jest szeroko stosowany w liniach produktów motoryzacyjnych, inżynierii wodnej, zaporach, przemyśle tworzyw sztucznych, kolejnych maszynach odlewniczych, walcach stalowych w przemyśle metalurgicznym, maszynach mineralnych, statkach, turbogeneratorach, turbinach hydraulicznych i wtryskarkach ...
Rozmiar klienta Tuleja z brązu Oem i Odm
Opiera się na stopie miedzi o wysokiej wytrzymałości specjalnych technik. Stały smar jest nakładany pod pewnym kątem, gęstością i specjalną formułą, a następnie jest dokładnie przetwarzany. Produkt jest szeroko stosowany w maszynach odlewniczych, maszynach górniczych, wysyłkach, turbinach parowych, maszynach wtryskowych i kopcach samochodowych itp.
|
Typ |
Specyfikacja |
Typ |
Specyfikacja |
|
|
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
810 |
20/12ï½8ï½10 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3520 |
60/45ï½35ï½20 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
815 |
20/12ï½8ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3525 |
60/45ï½35ï½25 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1010 |
22/14ï½10ï½10 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3530 |
60/45ï½35ï½30 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1012 |
22/14ï½10ï½12 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3535 |
60/45ï½35ï½35 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1015 |
22/14ï½10ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3540 |
60/45ï½35ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1020 |
22/14ï½10ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3550 |
60/45ï½35ï½50 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1210 |
25/18ï½12ï½10 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4020 |
65/50ï½40ï½20 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1215 |
25/18ï½12ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4025 |
65/50ï½40ï½25 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1220 |
25/18ï½12ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4030 |
65/50ï½40ï½30 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1225 |
25/18ï½12ï½25 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4035 |
65/50ï½40ï½35 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1230 |
25/18ï½12ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4040 |
65/50ï½40ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1315 |
26/19ï½13ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4050 |
65/50ï½40ï½50 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1320 |
26/19ï½13ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4060 |
65/50ï½40ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1410 |
27/20ï½14ï½10 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4530 |
70/55ï½45ï½30 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1415 |
27/20ï½14ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4540 |
70/55ï½45ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1420 |
27/20ï½14ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4550 |
70/55ï½45ï½50 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1510 |
28/21ï½15ï½10 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
4560 |
70/55ï½45ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1515 |
28/21ï½15ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5030 |
75/60ï½50ï½30 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1520 |
28/21ï½15ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5035 |
75/60ï½50ï½35 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1525 |
28/21ï½15ï½25 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5040 |
75/60ï½50ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1530 |
28/21ï½15ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5050 |
75/60ï½50ï½50 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1615 |
29/22ï½16ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5060 |
75/60ï½50ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1620 |
29/22ï½16ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5540 |
80/70ï½55ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1625 |
29/22ï½16ï½25 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
5560 |
80/70ï½55ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1630 |
29/22ï½16ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
6040 |
90/75ï½60ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1635 |
29/22ï½16ï½35 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
6060 |
90/75ï½60ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1640 |
29/22ï½16ï½40 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
6070 |
90/75ï½60ï½70 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1820 |
32/24ï½18ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
6540 |
95/80ï½65ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
1830 |
32/24ï½18ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
6560 |
95/80ï½65ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2015 |
40/30ï½20ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
6580 |
95/80ï½65ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2020 |
40/30ï½20ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
7050 |
105/85ï½70ï½50 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2025 |
40/30ï½20ï½25 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
7080 |
105/85ï½70ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2030 |
40/30ï½20ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
7560 |
110/90ï½75ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2035 |
40/30ï½20ï½35 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
7580 |
110/90ï½75ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2040 |
40/30ï½20ï½40 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
8040 |
120/100ï½80ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2515 |
45/35ï½25ï½15 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
8060 |
120/100ï½80ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2520 |
45/35ï½25ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
8080 |
120/100ï½80ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2525 |
45/35ï½25ï½25 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
80100 |
120/100ï½80ï½100 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2530 |
45/35ï½25ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
9040 |
130/110ï½90ï½40 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2535 |
45/35ï½25ï½35 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
9060 |
130/110ï½90ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2540 |
45/35ï½25ï½40 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
9080 |
130/110ï½90ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
2550 |
45/35ï½25ï½50 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
90100 |
130/110ï½90ï½100 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3020 |
50/40ï½30ï½20 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
10060 |
150/120ï½100ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3025 |
50/40ï½30ï½25 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
10080 |
150/120ï½100ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3030 |
50/40ï½30ï½30 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
100100 |
150/120ï½100ï½100 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3035 |
50/40ï½30ï½35 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
12060 |
170/140ï½120ï½60 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3040 |
50/40ï½30ï½40 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
12080 |
170/140ï½120ï½80 |
|
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
3050 |
50/40ï½30ï½50 |
WTYCZKA ŁOŻYSKA FALNGE GRAFIT |
|
Gorące Tagi: Grafitowe łożyska odlewane z brązu CNC, Chiny, hurtownia, dostosowane, dostawcy, producenci, fabryka, w magazynie, bezpłatna próbka, marka, cena
Powiązana kategoria
Łożysko ślizgowe
Łożyska bimetaliczne
Odlewane łożyska z brązu
Łożyska samosmarujące
Łożyska ze spiekanego metalu
Owinięte łożysko z brązu
Łożyska smarujące granicę POM
Stalowe łożyska wałeczkowe
Łożysko końcówki drążka
Sferyczne łożyska ślizgowe
Łożyska kulkowe zwykłe
Łożysko igiełkowe
Łożyska o ruchu liniowym
Łożysko stożkowe
Plastikowe łożyska ślizgowe
Ceramiczne łożyska ślizgowe
Wyślij zapytanie
Prosimy o przesłanie zapytania w poniższym formularzu. Odpowiemy ci w ciągu 24 godzin.
Produkty powiązane
