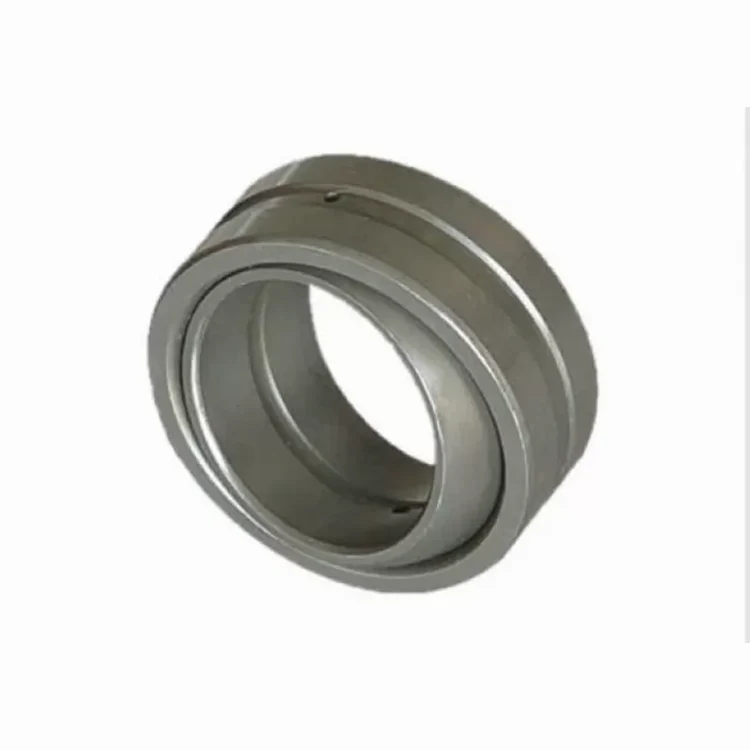

Miniaturowy luz łożyska sferycznego typu GE17ES
Top Bearings jest wiodącym chińskim producentem, dostawcą i eksporterem miniaturowych łożysk sferycznych typu GE17ES.
Wyślij zapytanie
Opis produktu
Top Bearings jest wiodącym chińskim producentem, dostawcą i eksporterem miniaturowych łożysk sferycznych typu GE17ES.
Parametr produktu
|
Wymiary: |
120*180*85MM |
Podstawowe obciążenie dynamiczne, promieniowe: |
21300 N |
|
Podstawowe obciążenie statyczne, promieniowe: |
106000 N |
Masa: |
0,039 kg |
|
Materiał: |
Stal chromowana |
Aplikacja: |
W inżynierii hydraulicznej, obrabiarkach do obróbki metalu, maszynach inżynieryjnych, sprzęcie automatyki |
|
Wysokie światło: |
sferyczne łożysko oporowe, skośne sferyczne łożysko ślizgowe |
||
Opis:

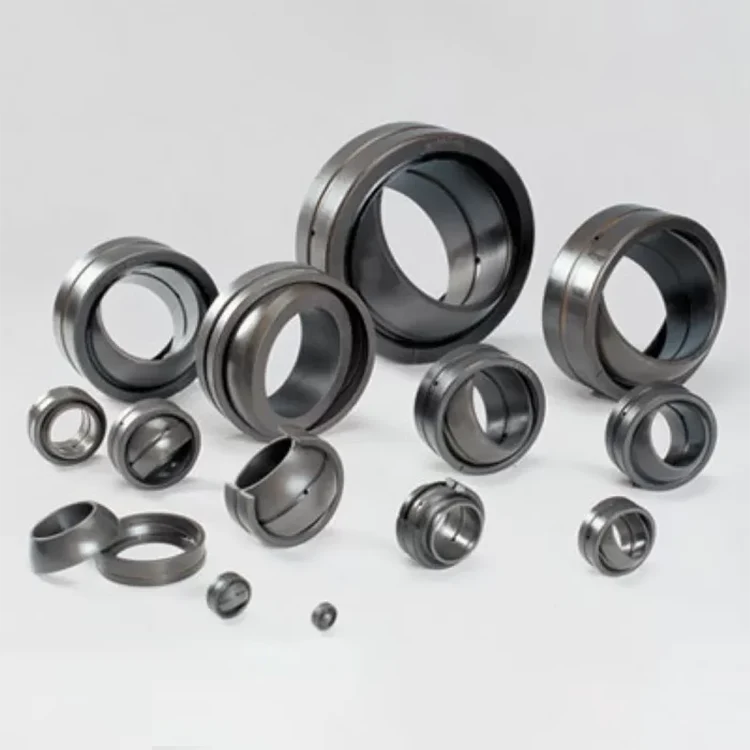

Sferyczne łożysko ślizgowe jest rodzajem łożyska ślizgowego o specjalnej konstrukcji. Jego konstrukcja jest łatwiejsza niż łożysko toczne, które składa się głównie z zewnętrznego toru wewnętrznego i wewnętrznego toru zewnętrznego. Może przenosić większe obciążenia, a zgodnie z inną strukturą stylu może przenosić obciążenie promieniowe , obciążenie osi lub obciążenie jednostkowe. Łożysko przegubowe na ogół stosuje się w ruchu falującym z mniejszą prędkością, ponieważ powierzchnia ślizgowa jest kulista, może również wykonywać ruch ukośny w zakresie kąta.
Dane techniczne:
| Sferyczne łożyska ślizgowe GE17ES | ||
| wymagające konserwacji, zgodnie z DIN ISO 12 240-1 | ||
| d | 17 mm | Tolerancja: 0 / -0,008 |
| D | 30 mm | Tolerancja: 0 / -0,009 |
| B | 14 mm | Tolerancja: 0 / -0,12 |
| 0,04 - 0,082 mm | Wewnętrzny luz promieniowy | |
| CN | ||
| Dostępne również w grupach C2 i C3 | ||
| C | 10 mm | Tolerancja: 0 / -0,24 |
| Tak min | 24 mm | |
| tak maks | 20,7 mm | |
| dK | 25 mm | Brak rowka smarowego na kulistej powierzchni pierścienia wewnętrznego |
| r1s min | 0,3 mm | Wymiar fazowania |
| r2s min | 0,3 mm | Wymiar fazowania |
| α | 10° | |
| m | 0,039 kg | Masa |
| Kr | 21300 N | Podstawowa nośność dynamiczna, promieniowa |
| C0r | 106000 N | Podstawowa nośność statyczna, promieniowa |
|
Łożysko NIE. |
waga |
Wymiar (mm)
|
Obciążenie podstawowe | |||
| g | d | D | B | C Kgf | Co Kgf | |
| GE 10ES | 12 | 10 | 19 | 6 | 210 | 5760 |
| GE 12ES | 17 | 12 | 22 | 7 | 300 | 7560 |
| GE 15ES | 32 | 15 | 26 | 9 | 480 | 11900 |
| GE 17ES | 49 | 17 | 30 | 10 | 600 | 15000 |
| GE 20ES | 65 | 20 | 35 | 12 | 840 | 20900 |
| GE 25ES | 115 | 25 | 42 | 16 | 1360 | 34100 |
| GE 30ES | 160 | 30 | 47 | 18 | 1760 | 44000 |
| GE 35ES | 258 | 35 | 55 | 20 | 2260 | 56400 |
| GE 40ES | 315 | 40 | 62 | 22 | 2300 | 70000 |
| GE 45ES | 413 | 45 | 68 | 25 | 3600 | 90000 |
| GE 50ES | 560 | 50 | 75 | 28 | 4400 | 111000 |
| GE 60ES | 1100 | 60 | 90 | 36 | 6910 | 173000 |
| GE 70ES | 1540 | 70 | 105 | 40 | 8830 | 221000 |
| GE 80ES | 2290 | 80 | 120 | 45 | 11300 | 284000 |
| GE 90ES | 2840 | 90 | 130 | 50 | 13800 | 345000 |
| GE 100ES | 4430 | 100 | 150 | 55 | 17200 | 429000 |
| GE 110ES | 4940 | 110 | 160 | 55 | 18500 | 462000 |
| GE 120ES | 8120 | 120 | 180 | 70 | 26900 | 672000 |
| GE 140ES | 11300 | 140 | 210 | 70 | 30200 | 756000 |
| GE 160ES | 14400 | 160 | 230 | 80 | 38400 | 960000 |
| GE 180ES | 18900 | 180 | 260 | 80 | 43200 | 1080000 |
| GE 200ES | 28100 | 200 | 290 | 100 | 60000 | 1500000 |
| GE 220ES | 36100 | 220 | 320 | 100 | 66000 | 1650000 |
| GE 240ES | 40400 | 240 | 340 | 100 | 72000 | 1800000 |
Aplikacje:
| Firma aplikacji | Dystrybutorzy, detaliści, użytkownicy końcowi |
| Miejsca aplikacji | Łożyska przegubowe są szeroko stosowane w inżynierii hydraulicznej, obrabiarkach do obróbki metali, maszynach inżynieryjnych, urządzeniach automatyki, amortyzatorach samochodowych, przemyśle maszyn do oszczędzania wody |
Przewaga konkurencyjna:
Jeśli chodzi o wielką skalę, staliśmy się ogromną firmą z grupy łożysk. Mamy świetny zespół sprzedaży i udoskonalony statek dystrybucyjny. Od momentu powstania współpracowaliśmy z tysiącami dostawców w Europie, Azji i Ameryce. Nasi handlowcy zostali profesjonalnie przeszkoleni i mają ponad 20-letnie doświadczenie w pracy. A profesjonalni inżynierowie techniczni zapewnią Ci najlepsze i pełne wsparcie. Ściśle współpracujemy z Tobą, aby ocenić Twoje obecne, pojawiające się i przyszłe wymagania. Dokładamy wszelkich starań, aby poprawić wydajność, wydłużyć czas pracy bez przestojów i obniżyć koszty, oceniając potrzeby aplikacji. Niezależnie od tego, czy Twój projekt jest duży, czy mały, wszelkie pytania, skontaktuj się z nami. Obiecujemy zapewnić klientom usługi techniczne; wysokiej jakości usługi przedsprzedażowe i posprzedażowe.
